Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Máy khoan lõi khai thác | BRQ / BQ: | 1500M |
---|---|---|---|
HRQ / HQ: | 1000M | PHD / PQ: | 680M |
Đơn vị tiêu chuẩn Prime Mover: | Cummins 6CTA8.3-C195 | Kích thước vận chuyển (LxWxH: | 6250 × 2220 × 2730 mm |
NRQ / NQ / NQ2: | 1300M | Công suất (tối đa) ở mức 2.500 vòng / phút: | 145 kw |
Xếp hạng mô-men xoắn và RPM: | 4650N.m | Cân nặng: | 10000 kg |
Điểm nổi bật: | 1000m Hydraulic drill rig,Wheel Type Core Drill Rigs,Full Hydraulic Drilling Rig |

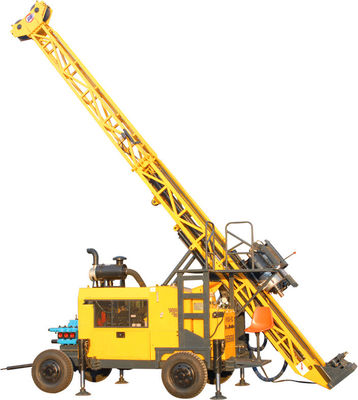

Máy khoan lõi thủy lực đầy đủ 1000m
5C mẫu giàn khoan thủy lực hoàn toàn mới được cải tiến, đây là loại máy khoan thủy lực điển hình trên xe moóc, với kỹ thuật tham khảo của các thiết bị cùng loại trong và ngoài nước.Giàn khoan có thiết kế hợp lý và hiệu suất vượt trội.Nó dễ dàng cho hoạt động và bảo trì.
Giàn khoan thông qua lái xe thủy lực đầy đủ, loại đường mòn lốp, vì vậy nó là một giàn khoan thủy lực điển hình trên trailer bánh xe.Đầu khoan được điều khiển bởi động cơ biến thiên có chức năng chuyển số cơ hai tốc độ, thay đổi tốc độ vô cấp với cấu trúc đơn giản và tiên tiến.Đầu khoan được cung cấp và điều khiển với một hệ thống kết nối trục chính rỗng và xi lanh dầu với xích.Hệ thống có chức năng, nếu thanh piston của xi lanh dầu di chuyển một khoảng cách nhất định, đầu khoan di chuyển sẽ tăng gấp đôi khoảng cách.Cột có thể được điều chỉnh trong phạm vi góc 0 đến 90 độ cho lỗ khoan của nó với trọng tâm thấp và độ ổn định tốt của tổng thể.Giàn khoan cung cấp cho người vận hành một tầm nhìn đẹp và điều kiện làm việc rộng và thoải mái.Giàn khoan trông khá đẹp trong cấu trúc tổng thể và thể hiện tư tưởng thiết kế của những người định hướng.
(1) Hiệu suất đáng tin cậy
Dựa trên hướng dẫn mua các thiết bị phụ trợ quan trọng trên toàn thế giới, động cơ diesel, bơm thủy lực, van chính, động cơ, giảm tốc bánh xích và phụ tùng thủy lực quan trọng đều là những sản phẩm thương hiệu nổi tiếng trong và ngoài nước.
(2) Máy khoan thủy lực hiệu quả cao trên rơ moóc bánh xe
Với mô-men xoắn lớn, phân bổ đơn vị công suất cao và thiết kế cấu trúc hợp lý và phương pháp vận hành tiên tiến và chiều dài cần khoan 6 mét (19,7 feet), tất cả những điều này đảm bảo hiệu quả hoạt động và hiệu suất cao của máy khoan.
(3) Bảo vệ môi trường
Với mức phát thải gây ô nhiễm thấp hơn của động cơ diesel, thiết kế giảm tiếng ồn chuyên nghiệp, giàn khoan hoàn toàn phù hợp cho hoạt động và hiệu suất đô thị.
(4) Giàn khoan thủy lực tiết kiệm năng lượng trên rơ moóc
Áp dụng kỹ thuật điều khiển nhạy cảm với tải tiên tiến, giàn khoan đã giảm mức tiêu thụ điện năng và sinh nhiệt xuống mức thấp nhất.Với đường viền thanh lịch, cấu trúc nhỏ gọn, hiệu suất đáng tin cậy và vận hành dễ dàng, đây là thiết bị ưu tiên được lựa chọn trong giàn khoan lõi thủy lực đầy đủ của thị trường trong nước hiện nay.
1. Bơm thủy lực chính, van và động cơ đều được thông qua từ các thương hiệu quốc tế nổi tiếng.
2. Batholith được chia thành bản vẽ lốp xe (với thiết bị quay) hoặc rãnh thép (tùy chọn), được trang bị thiết bị hỗ trợ thủy lực.
3. Cột của giàn khoan thủy lực đầy đủ thông qua nâng / hạ thủy lực, có thể gập lại để lưu trữ và vận chuyển, với chức năng touchdown.
4. Hệ thống thủy lực áp dụng điều khiển độ nhạy tải với nền tảng vận hành vị trí cao và nền tảng vận hành lỗ.
5. Đầu cấp nguồn cho trục chính của giàn khoan thông qua thiết bị lái tốc độ gấp đôi với hệ thống cấp liệu tầm xa.
6. Xoay đầu điện thông qua việc lái xe một động cơ với hộp số 2 cấp và thay đổi tốc độ vô cấp thủy lực.
7. Orifice của giàn khoan lõi được trang bị giá đỡ thủy lực, bộ trung tâm.
Động cơ diesel | Mô hình | Cummins 6CTA8.3-C195 (tăng áp và làm mát bằng nước) |
Dịch chuyển | 8.3L (2.19 gallon Mỹ) | |
Quyền lực | 145kW (195 HP) | |
Xếp hạng RPM (Cài đặt gốc) | 2200rpm | |
Công suất khoan | BQ | 1500 m (4920 feet) |
NQ | 1300 m (4264 feet) | |
Trụ sở chính | 1000 m (3280 feet) | |
PQ | 680 m (2230 feet) | |
Đầu khoan | Động cơ quay | Động cơ thủy lực kép Nhà sản xuất có thể đảo ngược và có thể đảo ngược: SAUER-DANFOSS |
RPM | Hai ca / Thay đổi vô cấp 0-1145 RPM | |
Tỷ số | 1 8,776: 1 2 2,716: 1 | |
Đầu mở | cách trượt ngang với ổ đĩa thủy lực | |
Chuck thủy lực (PQ) | Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thường giữ trục Loại công suất 222 400 N | |
Tối đaMô-men xoắn | 4650 N · m (3427 lbf · ft) | |
Giữ đường kính | 121 mm (4,76 inch) | |
Tối đaSức nâng của trục chính | 150 kN (33720 lbf) | |
Tối đaCho ăn | 75 kN (16860 lbf) | |
Gói bơm sơ cấp | Máy bơm Triplex biến thiên trục Pít-tông để điều khiển Xoay đầu khoan, Palăng chính, Bơm bùn & Tời dây. | Nhà sản xuất: Bơm thứ nhất DANFOSS: 150LPM ở 28,5MPa Bơm thứ 2: 120LPM ở 25MPa Bơm thứ 3: 102 LPM ở 25MPa |
Bể thủy lực | Sức chứa | 420 L (111 gallon Mỹ) |
Tốc độ nâng (dây đơn) | 38-70m / phút (trống trần) | |
Công suất chính | Lực nâng (dây đơn) | 77kN (17310 lbf) |
Palăng | Đường kính dây thép | 18 mm (0,71 inch) |
Chiều dài dây thép | 50 m (164 feet) | |
Tốc độ nâng (dây đơn) | 164m / phút (trống trần) | |
Công suất của dây | Lực nâng (dây đơn) | 12 kN (2698 lbf) (trống trần) |
Palăng | Đường kính dây thép | 6 mm (0,24 inch) |
Chiều dài dây thép | 1500 m (4920 feet) | |
Chiều cao cột | 11 m (36 feet) | |
Cột điều chỉnh góc | 0 ° Mũi90 ° | |
Góc khoan | 45 ° Mũi90 ° | |
Cột buồm | Cho ăn đột quỵ | 3800 mm (150 inch) |
Đột quỵ trượt | 1500 mm (59 inch) | |
Kéo thức ăn | 15000kg (33075 lb) | |
Lực đẩy thức ăn | 7500kg (16538 lb) | |
Thanh kéo | 3 m hoặc 6m (9,84feet hoặc 19,68feet) | |
Máy bơm chân bùn | Kiểu | Pittông pittông pittông pittông |
Mô hình | BW250 | |
Đột quỵ | 100mm (3,9 inch) | |
Khối lượng đầu ra | 250.145, 90, 52 L / phút (66, 38, 24, 14 gallon Mỹ / phút) | |
Áp suất xả | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
Phạm vi kẹp | 55,5-117,5 mm (2,19-4,63 inch) qua lỗ Ф154mm (6.06 inch) | |
Khác | Cân nặng | 10000 Kg (22050 lb) |
Kích thước làm việc (L × W × H) | 5652 × 2130 × 10200mm (222,5 × 83,9 × 401,6 inch) | |
Kích thước vận chuyển (L × W × H) | 5970 × 2130 × 2730mm (235 × 83,9 × 107,5 inch) | |
Cách vận chuyển | Loại lốp |
