| Tên: | Giàn khoan thăm dò khoáng sản | Mô hình: | GK180 |
|---|---|---|---|
| Chuck: | Chuck thủy lực | Vôn: | 220v / 380V |
| Cân nặng: | 750kg | Sử dụng: | giếng nước, đường sắt, khoan lõi, thăm dò vật lý |
| Độ sâu khoan (m): | 180,150,100,70,50,30 | Đường kính ống khoan (mm): | 42,50 |
| Điểm nổi bật: | Geological Drilling Rig Machine,Hydraulic Core Drilling Machine,Geological Core Drilling Machine |
||

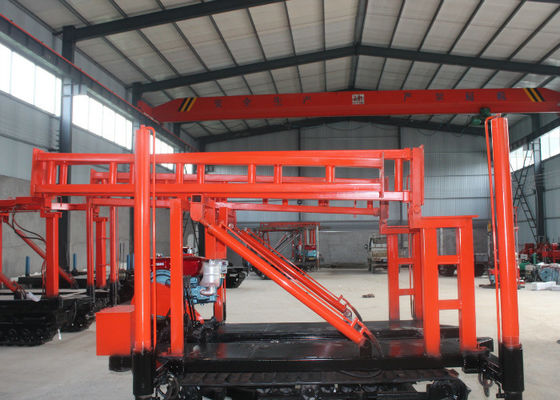

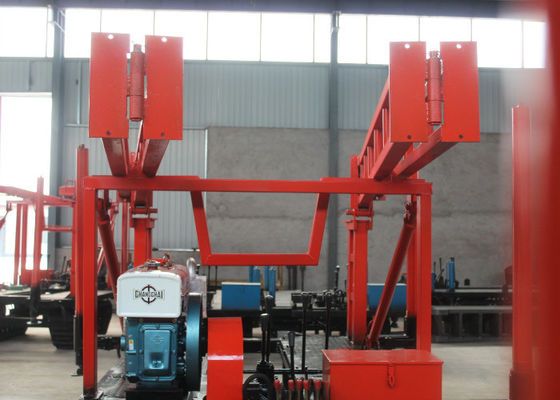

Máy khoan lõi địa chất GK180 nhỏ gọn để khai thác
Giàn khoan GK-180-1 được phát triển để tổng hợp những lợi thế của các giàn khoan khác nhau.Loại giàn khoan lỗ nông mới chủ yếu được sử dụng trong khảo sát địa chất kỹ thuật và thứ hai được sử dụng trong khoan lõi.
Ứng dụng và phạm vi
1.1 Kỹ thuật điều tra địa chất đường sắt, thủy điện, giao thông, cầu, nền đập và các tòa nhà khác.
1.2 Khoan lõi địa chất, khảo sát vật lý.
1.3 Vữa nhỏ Khổng Tử, khoan lỗ khoan.
1.4 Khoan giếng nhỏ.
Giàn khoan được trang bị một cơ chế phước lành thẻ gắn bóng với sáu thanh khoan hoạt động bên.Các mô hình tiện ích có thể thực hiện không dừng và rơi thanh.Và nó có những lợi thế của hiệu quả công việc cao, hoạt động thuận tiện, an toàn và độ tin cậy.Nó nhỏ gọn, kích thước nhỏ, trọng lượng nhẹ, mạnh mẽ trong phân hủy và dễ dàng để loại bỏ.
Đặc trưng:
(1) có cơ chế nạp áp suất dầu, nâng cao hiệu quả khoan, giảm cường độ lao động thể chất của công nhân.
(2) bóng cho cơ cấu giữ thẻ chuck và được trang bị cơ cấu định vị kẹp có thể thực hiện thanh không dừng.
(3) nó được trang bị một hướng dẫn đo áp suất ở dưới cùng của áp lực khoan, dễ dàng làm chủ lỗ.
(4) xử lý tập trung, dễ vận hành.
(5) cấu trúc nhỏ gọn, máy khoan và động cơ được lắp đặt trên cùng một cơ sở, diện tích không gian chiếm dụng nhỏ.
(6) trọng lượng nhẹ, khả năng phân hủy mạnh, dễ di chuyển, thích hợp cho công việc đồng bằng hoặc núi.
(7) được trang bị bộ phận bảo vệ, làm nổi bật các đặc điểm thiết kế nhân bản của thiết bị.
(8) đến đáy xi lanh dầu và khớp hộp trục dọc với đai ốc cố định, cải thiện độ tin cậy của giàn khoan.
thông số sản phẩm
|
Giàn khoan |
|
|
Đường kính khoan (mm) |
75,91,110,130,150,300 |
|
Độ sâu khoan (m) |
180,150,100,70,50,30 |
|
Đường kính ống khoan (mm) |
42,50 |
|
Góc khoan (°) |
90 ~ 75 |
|
Kích thước thiết bị (L * B * H) |
1750 * 780 * 1273 (mm) |
|
Trọng lượng giàn khoan (trừ động cơ) |
595 |
|
Con quay |
|
|
Tốc độ trục chính (bốn bánh) (r / phút) |
71.182.310.790 |
|
Áp suất nạp tối đa của trục chính (KN) |
15 |
|
Lực nâng tối đa trục chính (KN) |
25 |
|
Mô-men xoắn đầu ra tối đa trục chính (KN • m) |
1,5 |
|
Lắp ráp tời |
|
|
Lực nâng tối đa (dây đơn) |
20 |
|
Tốc độ cuộn (r / phút) |
20,39,85,170 |
|
Tốc độ chu vi cuộn (m / s) |
0.172,0.345,0.738,1.476 |
|
Đường kính cuộn (mm) |
140 |
|
Đường kính dây cáp (mm) |
9,3 |
|
Mật độ dây cáp (m) |
40 |
|
Đường kính phanh (mm) |
278 |
|
Chiều rộng dải phanh (mm) |
50 |
|
Máy bơm nước |
|
|
Loại bơm |
Xy lanh đơn đôi tác động |
|
Chuyển vị tối đa (động cơ) (L / phút) |
95 (77) |
|
Áp lực công việc (Mpa) |
1.2 |
|
Đường kính xi lanh (mm) |
80 |
|
Pít-tông (mm) |
100 |
|
Áp suất tối đa cho phép (Mpa) |
1.2 |
|
Bơm dầu |
|
|
Loại bơm dầu |
YBC -20/125 |
|
Áp suất danh nghĩa (Mpa) |
12,5 |
|
Lưu lượng định mức (ml / r) |
20 |
|
Tốc độ định mức (r / phút) |
800-1500 |
|
Động cơ diesel hoặc động cơ |
|
|
Động cơ diesel |
ZS 1115 |
|
Công suất định mức (KW) |
16.2 |
|
Tốc độ định mức (r / phút) |
2200 |
|
Áp suất định mức (Mpa) |
11 |
|
Loại động cơ |
Y160 - 4 |
