Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sự miêu tả: | Máy khoan lõi thủy lực | Mô hình: | HYDX -4 |
|---|---|---|---|
| Kiểu: | Loại trình thu thập dữ liệu Kiểu mẫu | Quyền lực: | 145kw |
| Kích thước: | 6250 * 2220 * 2500mm | Cân nặng: | 12500kg |
| BƠM BÙN: | BW250 | Tốc độ: | 1900rpm |
| Điểm nổi bật: | Crawler Type Core Drill Rigs,Plaform Type Core Drilling Rig,Trailer Type Core Drilling Machine |
||

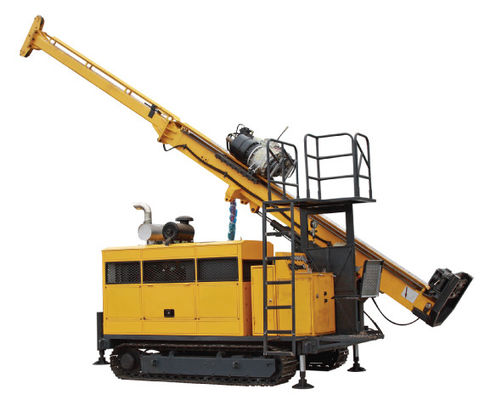

HYDX -4 145kw Loại bánh xích Máy khoan lõi loại Plaform
Giàn khoan lõi thủy lực HYDX-4 của thủy lực hoàn toàn và công cụ quay vòng được áp dụng công nghệ lõi dây, là loại giàn chiếm ưu thế đối với các mỏ khoáng sản rắn có triển vọng ở các quận phát triển trên thế giới.Nó cũng là hướng phát triển của kỹ thuật khoan và thiết bị khoan ở Trung Quốc.
Loại giàn khoan địa chất thủy lực này có thể thay thế các sản phẩm nhập khẩu.Nó có thể được áp dụng để thăm dò và tìm kiếm địa chất, luyện kim, than, dầu mỏ, khí đốt tự nhiên, nước ngầm và các ngành công nghiệp khác.
Giàn khoan lõi thủy lực HYDX-4 được trang bị một bơm bơm động cơ loạt.Việc cho ăn và nâng công cụ quay được điều khiển trong cấu trúc của xi lanh đẩy trực tiếp, với hành trình 3,5m (11,5 feet).
Vòng quay của trục chính được điều khiển bởi một động cơ duy nhất.Nó có bốn sự thay đổi cơ học về tốc độ và tốc độ có thể được điều chỉnh bằng thủy lực với sự thay đổi của gác chuông.Các giàn khoan địa chất thủy lực là đơn giản trong cấu trúc.
Đó là ánh sáng và dễ dàng để chuyển giao;cột buồm có chức năng trượt và chạm đất;trục chính nâng lên và hạ xuống với xi lanh thủy lực;nó có thể được gấp lại để vận chuyển và di dời.Các lỗ trục chính có đường kính lớn.
Ⅱ.Thông số chính
Bơm thủy lực chính Dung tích bình chứa của công suất chính của tời nâng chân Wireline
| Động cơ Diesel của giàn khoan lõi thủy lực HYDX-4 | Mô hình | Cummins 6BTA5.9-C180 (tăng áp và làm mát bằng nước) |
| Dịch chuyển | 5,9L (1,56 gallon Mỹ) | |
| Quyền lực | 132Kw (180 HP) | |
| Xếp hạng RPM (Cài đặt gốc) | 2200rpm | |
| Công suất khoan của giàn khoan địa chất thủy lực | Giàn khoan lõi thủy lực BQ | 1000m (3280feet) |
| Giàn khoan lõi thủy lực NQ | 700m (2296 feet) | |
| Giàn khoan địa chất HQ | 500m (1640 feet) | |
| Giàn khoan địa chất thủy lực PQ | 300m (984 feet) | |
| Động cơ quay | Nhà sản xuất biến động cơ thủy lực: SAUER-DANFOSS | |
| RPM | Bốn ca / Steeples thay đổi 0-1100 RPM | |
| Tỷ số | Ngày 14.422: 1 thứ 2 8.171: 1 thứ 3 4.519: 1 thứ 4 2.652: 1 | |
| Đầu khoan lõi thủy lực HYDX-4 | Đầu mở | Kiểu xoay, hướng dẫn sử dụng |
| Chuck thủy lực (PQ) | Mở bằng thủy lực, Kẹp lò xo đĩa, Thông thường C Loại đóng dọc trục Công suất 222 400 N | |
| Tối đaTorque khoan địa chất thủy lực giàn khoan | 3700 N · m (2727 lbf · ft) | |
| Giữ đường kính | 121 mm (4,76 inch) | |
| Tối đaSức nâng của trục chính | 150 kN (33720 lbf) | |
| Tối đaCung cấp giàn khoan lõi thủy lực HYDX-4 | 60 kN (13480 lbf) | |
| Bơm thủy lực Axial Piston biến thiên Bơm Triplex để lái máy quay, bơm bùn tời & giắc san lấp.Với hệ thống cảm biến tải. | Nhà sản xuất: Bơm thứ nhất DANFOSS: 148LPM ở 31,5MPa Bơm thứ 2: 120LPM ở 28MPa Bơm thứ 3: 50 LPM ở 16MPa | |
| Công suất khoan lõi thủy lực HYDX-4 | 310 L (82 gallon Mỹ) | |
| Lực nâng (dây đơn) | 57kN (12814 lbf) (trống trần) | |
| Tốc độ nâng (dây đơn) | 38-70m / phút (trống trần) | |
| Giàn khoan địa chất thủy lực | Đường kính dây thép | 18 mm (0,71 inch) |
| Chiều dài dây thép | 50 m (164 feet) | |
| Lực nâng (dây đơn) | 1200 Kg (2646 lb) (trống trần) | |
| Tốc độ nâng (dây đơn) | 60-90m / phút (trống trần) | |
| Đường kính dây thép | 5,3 mm (0,2 inch) | |
| Chiều dài dây thép | 1000 m (3280 feet) | |
| Chiều cao cột | 9,6 m (31,49 feet) | |
| Cột điều chỉnh góc | 0 ° Mũi90 ° | |
| Góc khoan | Giảm 45 độ theo chiều ngang xuống 90 độ | |
| Kéo thức ăn | 15000kg (33075 lb) | |
| Cột buồm | Lực đẩy thức ăn | 6000kg (13230 lb) |
| Thanh kéo | 3 m hoặc 6m (9,84feet hoặc 19,68feet) | |
| Cho ăn đột quỵ | 3500 mm (137,80 inch) | |
| Đột quỵ trượt | 600 mm (23,62 inch) | |
| Kiểu | Pittông pittông pittông | |
| Bơm bùn | Mô hình | BW160 / 10 |
| Đột quỵ | 70mm (2,76 inch) | |
| Áp suất xả | 2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi) | |
| Phạm vi kẹp | 55,5-110 mm (2,19-4,33 inch) qua lỗ Ф154mm (6.06 inch) | |
| Trọng lượng (loại nền tảng) | 9300 Kg (20506 lb) | |
| Khác | Kích thước (L × W × H) | 5100 × 2200 × 2650mm (200 × 86,6 × 104,3 inch) |
| Cách vận chuyển | Trình thu thập thông tin |
